城市InSAR地面沉降监测案例

一、监测技术概况

城市地面沉降具有隐蔽性、长期性，易造成建筑开裂、防洪能力下降等灾害风险。本次采用SBAS-InSAR 时序雷达干涉测量技术（图1），利用合成孔径雷达影像，获取研究区地表年均形变速率、累积形变量、沉降靶区，实现大范围、全天候、厘米级地表形变监测，为城市地质风险排查、国土规划、基础设施运维提供遥感数据支撑。

图1 SBAS-InSAR小基线组合图

 二、监测成果

1.形变速率图

形变速率图用于快速识别沉降热点，判断地表形变的快慢程度。

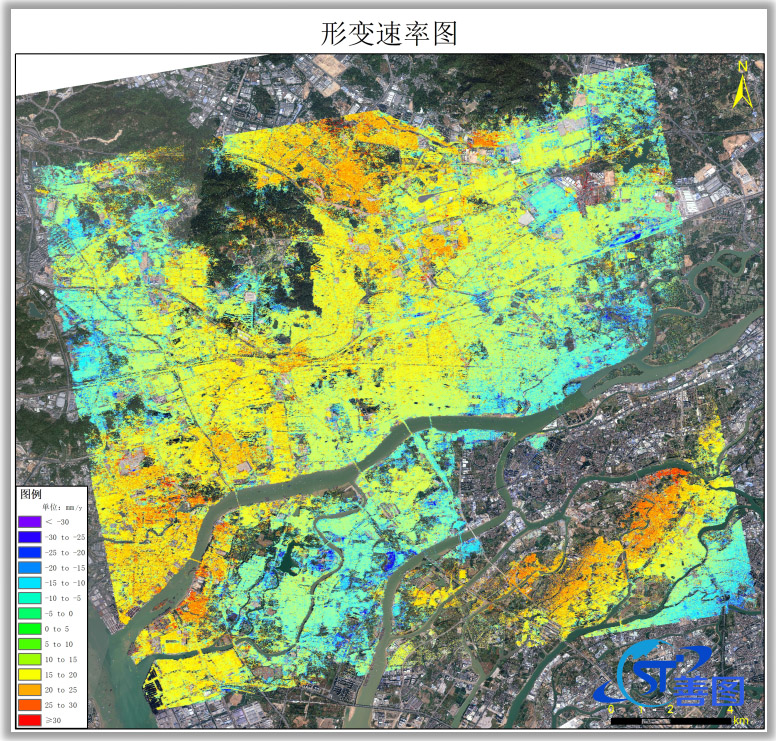

研究区地表年均形变速率图如图2，工作区大部分处于0至20mm/y区间，为形变微弱的相对稳定区域。

图2 研究区形变速率图

2.累积形变量

累积形变量图表征整个监测时序周期内地表累计位移总量，是刻画地表形变长期累积效应的核心成果。

研究区累积形变量在0mm至20mm居多，局部出现明显的深蓝色沉降区域。

图3 研究区累积形变量图

三、沉降靶区分布及情况分析

根据形变速率和累积形变量图，研究区圈定4处沉降靶区（图4）。

图4 研究区沉降靶区分布图

1.靶区 1（东北部）

该靶区在东部建成区的交通干线上，呈条带状深蓝色强沉降异常，累积形变量可达-25～-30 mm，局部点位沉降大于-30 mm，沉降范围集中、条带形态明显。

风险提示：沉降速率高，累积下沉显著，对周边道路、地下管网、建筑物存在较大隐患，需要优先开展实地核查。

2. 靶区 2（中东部）

该靶区地处研究区中部偏东，城镇建成区内部的交通要道上。团块状蓝色沉降斑块，累积形变量可达-25～-30 mm，局部点位沉降大于-30 mm，属于局部集中沉降，范围小于靶区 1。

风险提示：沉降范围有限，但形变集中，易造成局部路面开裂、道路变形，建议实地排查周边在建工程。

3. 靶区 3（西南部沿江）

该靶区地处研究区西南部，靠近河道，属于沿江软土分布区域。团块状深蓝色沉降靶区，年累积形变量-20～-25 mm；累积形变量较大，处于沿江软土分布带。受城市开发、地下水扰动，软土固结压缩引发沉降，属于地质条件 + 人为活动共同作用。

风险提示：临江软土区，沉降会加剧堤防、市政管线风险，需要重点关注。

4.靶区 4（南部沿江）

该靶区地处研究区南部沿江地带，河道两侧，软土广泛分布。连片深蓝色沉降区，累积形变量可达-20～-30 mm，是 4 个靶区里面积相对更大的一处。该处是典型沿江软土沉降，叠加城市建设、地下水开采，土体固结压缩，沉降具有持续性。

风险提示：连片沉降，对沿江道路、给排水管网、堤防设施威胁较高，建议纳入重点监测靶区。
