陆探一号卫星数据与哨兵sentinel-1卫星数据在城市监测中的解译效果对比

城市建筑、市政道路、建筑基坑周边的地面沉降隐患隐蔽性强，缓慢的地表形变长期累积极易诱发墙体开裂、路面塌陷等安全事故。合成孔径雷达干涉（InSAR）技术凭借全天时、大范围监测的优势，成为地面形变隐患排查的核心技术手段。

一、基于不同精度合成孔径雷达卫星数据的城市地面形变监测成果分析

1.陆探一号卫星影像数据城市地面形变监测成果分析

陆探一号卫星影像数据城市地面形变监测成果，大部分城区以绿色为主，形变速率为-5～+5 mm / 年（图1），累积形变量为-10～10mm的稳定区（图2）；监测区零星出现蓝紫色沉降区、少量黄色抬升区，形变信号呈斑块状、范围集中，噪声斑点少。

2.sentinel-1卫星城市地面形变监测成果分析

sentinel-1卫星数据城市地面形变监测累积形变量成果，大片区域形变速率落在-15～-5 mm / 年区间（图3），累积形变量为-20～-5mm的区间（图4），存在多处紫色（＜-30 mm / 年）异常沉降斑点，大量离散噪点，真假形变信号难以区分。

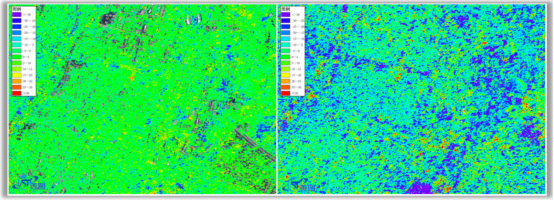

图1 陆探一号形变监测结果（形变速率图）   图3 sentinel-1形变监测结果（形变速率图）

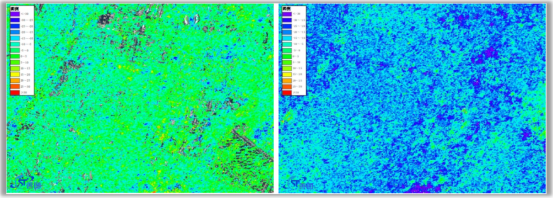

图2 陆探一号形变监测结果（累积形变量分布图）   图4 sentinel-1形变监测结果（累积形变量分布图）

3.陆探一号卫星影像数据城市地面形变监测局部成果分析

陆探一号卫星监测成果具有高空间分辨率，可清晰分辨建成区楼栋、道路、地块轮廓，形变监测局部成果能够精准匹配实际地物范围（图5、图6），沉降、抬升异常区呈现连续清晰的斑块，直接锁定隐患所在的小区、楼栋位置，做到 “形变隐患看得见、风险点位找得准”。

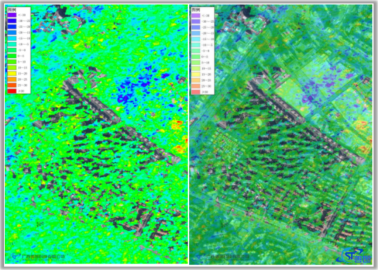

     图5 陆探一号形变监测局部效果  图6 陆探一号监测效果半透明显示

4.sentinel-1卫星城市地面形变监测局部成果分析

Sentinel-1 局部监测成果图中（图7、图8），城区形变结果呈大量细碎噪斑，地物边界完全模糊，建筑物、小区地块无法精准区分；大面积虚假沉降异常点位混杂在影像当中，真实形变信号与噪声难以分辨，后期需要投入大量人力开展去噪、核验工作，并且无法定位沉降隐患落到哪一栋建筑、哪一块地块之上，难以支撑城市单体建筑风险精细化管控。

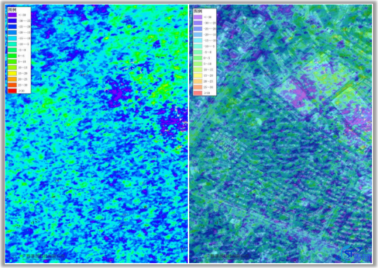

 图7 sentinel-1卫星形变监测局部效果  图8  sentinel-1监测效果半透明显示

二、城市地面形变监测成果对比分析及结论

陆探一号形变监测在老旧小区安全排查、在建基坑周边地表监测、市政道路隐患巡检、城市边坡风险筛查等小区域地块项目更具优势，监测结果能够对接地块责任单元，为隐患处置、风险管控提供更加精准可靠的数据支撑。
