大坝InAR形变监测
一、研究区介绍
本次监测的水坝位于河南省洛阳市孟津县与济源市之间的小浪底枢纽工程，控制流域面积69.4平方公里，占黄河流域面积的92.3%。
黄河小浪底水利枢纽工程是黄河干流上的一座集减淤、防洪、防凌、供水灌溉、发电等为一体的大型综合性水利工程，是治理开发黄河的关键性工程（图1）。

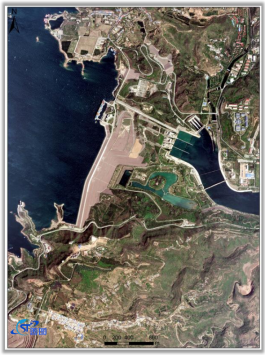

图1 大坝正射影像图
二、实验数据及目的
本研究通过InSAR监测技术,获取小浪底坝区2022年01月28日-2025年12月26日的4年时间内地表形变信息，并探究沉降区域的沉降特征及原因。
三、形变监测结果
运用InSAR监测技术，获取了小浪底水电站大坝的形变信息。其中小浪底大坝年平均形变速率图如下图2，累积形变量如图3。

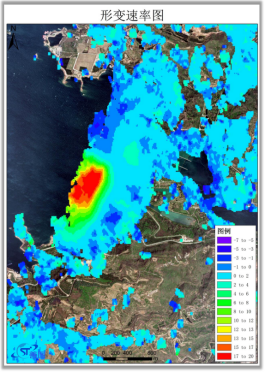

图2 小浪底大坝年均沉降速率图

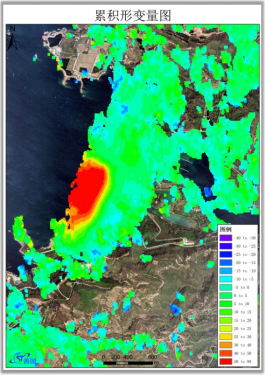

图3 小浪底大坝累积形变量图
四、成果分析
根据水坝形变监测结果，大坝中央的形变速率在12mm/a～20mm/a之间。大坝两肩形变速率在0mm/a～4mm/a之间，大坝闸口处及其周边区域的形变不明显在0mm/a左右，经时序 InSAR 监测结果显示，该水坝坝体出现抬升形变，建议结合库水位时序曲线（图4）、大坝内部渗压计观测数据，对比抬升形变的周期性变化规律，进一步甄别形变诱因，并对坝体抬升区域开展持续动态监测，评估坝体稳定性。
大坝不仅有形变且每年都在左右摆动。

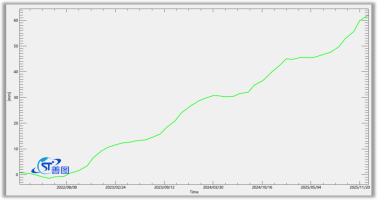

图4大坝抬升时间序列分布图
