陆探一号地面形变监测应用

1. 陆探一号卫星系统概述

1.1 卫星任务与目标

陆探一号（LuTan-1）是中国自主研制的先进陆地探测合成孔径雷达（SAR）卫星系统，其核心科学任务在于实现对地球陆地表面形变的高精度、大范围、全天时全天候监测。该系统由两颗完全相同的卫星（A 星与 B 星）组成，通过编队飞行，构成了一个功能强大的干涉测量平台。其主要目标包括：服务于国家重大战略需求，如地质灾害预警、城市安全监测、重大工程稳定性评估；推动合成孔径雷达干涉测量（InSAR）技术的国产化应用与创新发展；为自然资源调查、国土空间规划以及防灾减灾等领域提供持续、稳定、高精度的空间观测数据。

1.2 主要技术参数与载荷

陆探一号卫星系统搭载了高性能的 L 波段合成孔径雷达，这是其实现高精度形变监测的关键。L 波段相较于更常见的 C 波段和 X 波段，具有更长的波长（约 24 厘米），其微波信号具有更强的穿透能力，对植被覆盖区和失相干现象（如时间、空间失相干）有更好的抑制作用，从而能在更长时间跨度和更复杂地表条件下获取高质量的干涉相位信息。

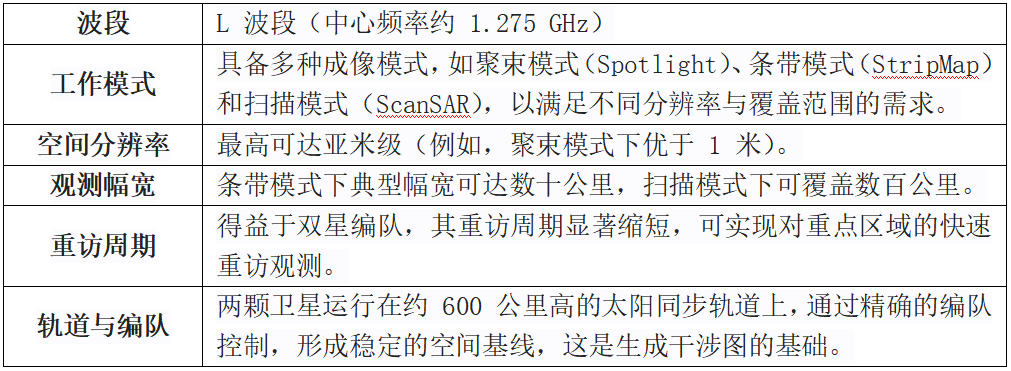

主要技术参数（示例数据，具体以官方发布为准）：

这些先进的技术参数使得陆探一号能够以前所未有的精度和效率，获取地表毫米级甚至亚毫米级的微小形变信息，为地面形变监测提供了强有力的数据支撑。

2. 地面形变监测原理与方法

地面形变监测的核心在于精确测量地表在垂直和水平方向上发生的微小位移。传统的地面测量方法（如水准测量、GPS）虽然精度高，但存在成本高昂、空间分辨率低、难以实现大范围连续覆盖等局限性。以合成孔径雷达（SAR）卫星为代表的星载遥感技术，凭借其全天时、全天候、大范围、高精度的观测能力，已成为现代地面形变监测的主要手段。其基本原理是利用雷达卫星对同一区域进行重复观测，通过处理和分析不同时间获取的 SAR 影像，提取地表随时间变化的形变信息。陆探一号卫星系统正是这一技术路线的杰出代表，主要依托以下关键技术实现高精度监测。

2.1 合成孔径雷达干涉测量（InSAR）技术

合成孔径雷达干涉测量（Interferometric Synthetic Aperture Radar, InSAR）是提取地表形变信息的基础技术。其核心思想是利用同一区域两幅或多幅 SAR 影像之间的相位差（干涉相位）来反演地表的几何信息或形变信息。

基本原理如下：卫星在不同时间、从相近的空间位置对同一目标区域成像。由于两次成像时卫星与地表目标的几何关系存在细微差异，这种差异体现在两幅 SAR 影像对应像素的相位值上。将两幅复影像（包含振幅和相位信息）进行共轭相乘，即可生成一幅干涉图（Interferogram）。干涉图中每个像素的相位值（即干涉相位）主要包含以下几个分量：

1.地形相位： 由地表高程引起的相位差，与成像时的空间基线（卫星两次位置间的距离矢量）直接相关。

2.形变相位： 由两次成像期间地表发生的视线向（Line-Of-Sight, LOS）形变（即沿卫星到目标点连线方向的位移）引起的相位差，这是形变监测希望提取的核心信息。

3.大气延迟相位： 由两次成像时大气层（尤其是对流层水汽）状态差异引起的信号传播路径延迟。

4.噪声： 包括时间失相干（如地表散射特性发生变化）、空间失相干以及系统热噪声等。

因此，InSAR 技术的核心任务就是从复杂的干涉相位中，精确分离出我们关心的形变相位。陆探一号采用的 L 波段，因其波长较长，信号更为稳定，能有效抑制植被变化等引起的时间失相干，为获取高质量的干涉相位提供了先天优势。

2.2 差分干涉测量（D-InSAR）技术

为了从干涉相位中分离出微小的形变信号，通常需要消除地形相位的影响，差分干涉测量（Differential InSAR, D-InSAR）技术应运而生。D-InSAR 是 InSAR 技术的延伸，专门用于提取地表形变。

其基本流程是：首先，利用已知的精确数字高程模型（DEM）和卫星轨道参数，模拟计算出由纯地形引起的理论干涉相位。然后，将实际观测得到的干涉相位减去这个模拟的地形相位，得到差分干涉相位图。理论上，差分相位图中主要包含形变相位、残余大气相位和噪声。通过对多景差分干涉图进行时间序列分析（如永久散射体 PS-InSAR 或小基线集 SBAS-InSAR 技术），可以进一步估计和消除大气延迟等误差，最终提取出高时间分辨率的地表形变时间序列。陆探一号双星编队提供的稳定空间基线和短重访周期，使其生成的干涉图对地形相位更为敏感，同时也为时间序列分析提供了高质量、高时间密度的数据源，极大提升了 D-InSAR 技术的形变监测精度和可靠性。

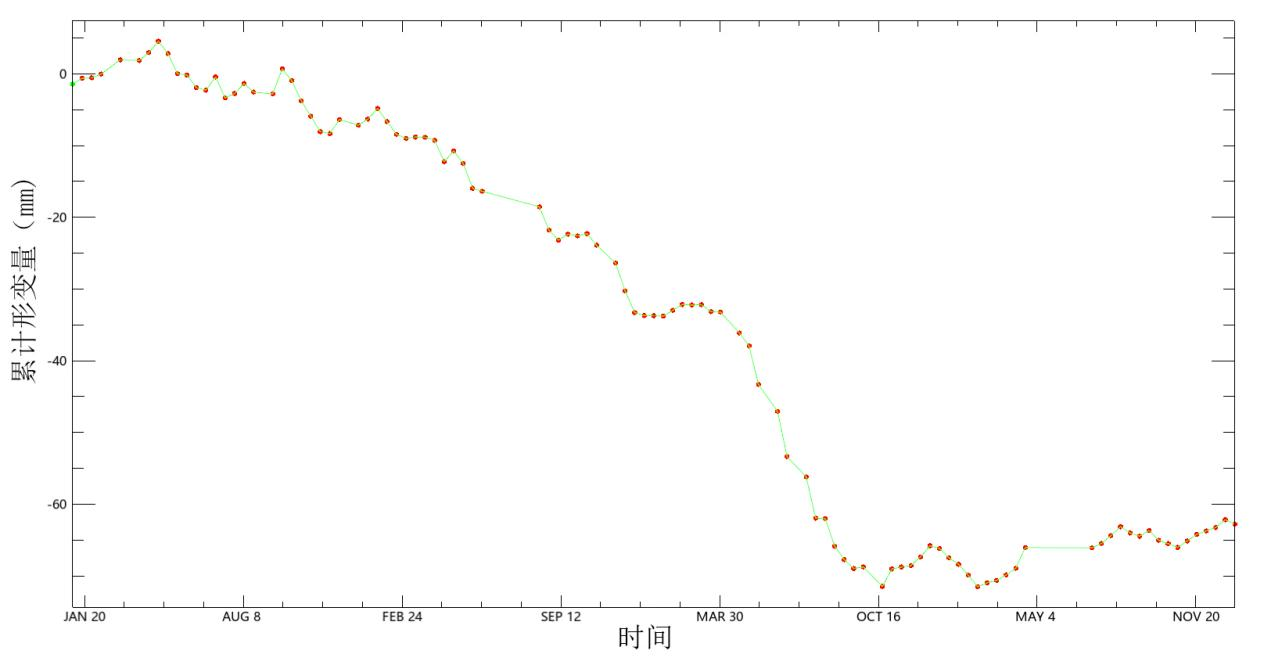

地面形变时间序列分析

2.3 陆探一号数据特点

陆探一号卫星系统为地面形变监测提供了独具优势的数据源，其数据特点深刻影响了后续的数据处理和应用效果。

核心特点包括：

·L 波段优势： 如前所述，L 波段信号穿透性强，在植被覆盖区、农田、甚至一定厚度的积雪或干燥地表下仍能保持良好的相干性，大大扩展了 InSAR 技术的适用地域和季节，降低了数据失相干风险。

·双星编队与高重访能力： 由两颗卫星组成的编队系统，能够灵活配置观测模式，显著缩短对特定区域的重访时间。更高的时间采样率意味着能捕捉到更快速的地表形变过程（如地震同震形变、滑坡加速阶段），并为时间序列分析提供更多观测值，有助于提高形变速率估计的精度和分离大气误差。

·高分辨率与多模式： 陆探一号提供从亚米级到数十米级不等的空间分辨率数据。高分辨率数据（如聚束模式）可用于监测建筑物、桥梁、大坝等人工构筑物的精细形变；而宽幅模式（如 ScanSAR）则能实现省级甚至区域级的大范围普查，快速锁定形变异常区。

·国产自主与可控性： 作为国产卫星系统，陆探一号在数据获取计划、数据政策、长期连续性等方面具有保障，能够根据国家重大需求灵活调整观测任务，确保关键区域形变监测数据的稳定供给。

综上所述，陆探一号凭借其先进的技术配置，提供了适用于高精度、大范围、长时序地面形变监测的优质 SAR 数据，为从基本原理到实际应用的各个环节奠定了坚实的数据基础。

3. 数据处理与形变信息提取流程

从陆探一号获取的原始 SAR 数据到最终可用的地表形变信息，需要经过一系列严谨、复杂的处理步骤。这个流程是 InSAR 技术的核心，其处理质量直接决定了形变监测结果的精度与可靠性。陆探一号 L 波段数据的特点，如强穿透性和高相干性，为这一流程提供了有利的起点，但同时也对处理算法提出了适应性的要求。

3.1 数据预处理

数据预处理是形变信息提取流程的第一步，旨在为后续的干涉处理准备 “干净” 且几何关系一致的数据对。对于陆探一号双星系统，此步骤尤为关键，因为需要确保两颗卫星数据的精确配准和辐射一致性。

主要步骤包括：

1.辐射定标： 将卫星记录的原始数字量化值（DN 值）转换为具有明确物理意义的后向散射系数（σ⁰），消除传感器自身增益变化的影响，确保不同时间、不同模式下获取的 SAR 影像在辐射强度上具有可比性。这对于后续基于振幅信息的点目标（如永久散射体）识别至关重要。

2.轨道精化： 卫星提供的星历数据（轨道参数）存在一定误差，会直接引入干涉相位的系统性偏差。利用地面控制点、精密轨道数据或影像自身的匹配信息对轨道进行精化，是提高干涉测量精度的基础。陆探一号双星编队的相对轨道精度要求极高，通常需要利用干涉测量本身进行基线精估计。

3.影像配准： 将两幅或多幅覆盖同一区域的 SAR 影像进行亚像素级的精确空间对齐。由于卫星每次飞行的轨迹不可能完全重复，且地表存在地形起伏，配准过程需要同时考虑平移、旋转以及地形引起的几何形变。配准精度通常要求达到 0.1 个像素甚至更高，否则会引入严重的配准噪声，破坏干涉相位的质量。

4.多视处理： 为了抑制 SAR 图像固有的斑点噪声，常在距离向和方位向上对原始单视复图像（SLC）进行多视平均。多视会降低图像的空间分辨率，但能显著提高信噪比和干涉相干性。对于陆探一号 L 波段数据，由于其本身相干性较好，多视策略可以更加灵活，在保持足够分辨率的同时优化相干性。

预处理环节的输出是精确配准后的单视复图像对，为生成干涉图做好了准备。

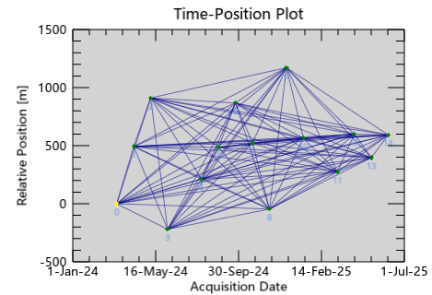

影像配对

4. 地面形变监测的主要应用领域

基于陆探一号卫星系统提供的先进数据与成熟的 InSAR 技术处理流程，地面形变监测已从科学研究走向规模化业务应用，在多个关乎国计民生与国土安全的关键领域发挥着不可替代的作用。其大范围、高精度、非接触的监测能力，为传统手段难以覆盖或成本过高的场景提供了全新的解决方案。

4.1 城市地表沉降监测

随着城市化进程加速，地下水资源过度开采、大规模工程建设以及城市自身荷载增加，导致许多城市面临严重的地面沉降问题。陆探一号在此领域的应用价值尤为突出。

应用方式与价值：利用陆探一号的宽幅成像模式，可以对整个城市群或大型都市圈进行周期性扫描，获取毫米级精度的年沉降速率图和时间序列。其 L 波段信号对城市建筑密集区、道路、机场等硬化地表具有极好的相干性，能够稳定追踪每一栋建筑或基础设施的沉降轨迹。例如，监测可以揭示因地铁隧道掘进、深基坑开挖引起的局部不均匀沉降，评估地下水禁采或回灌政策的效果，并为城市地下空间规划、重大工程选址提供科学依据。通过建立长期监测网络，能够实现对沉降灾害的早期识别、过程跟踪和风险预警，有效保障城市生命线安全和可持续发展。

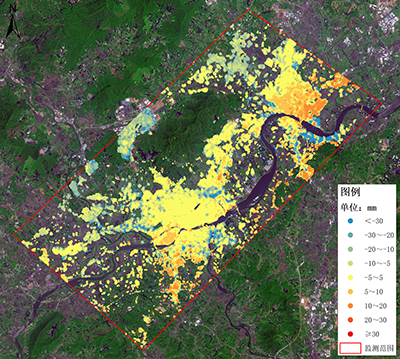

城市地面形变监测

4.2 地质灾害（滑坡、地震）评估

地质灾害具有隐蔽性、突发性和破坏性强的特点。陆探一号的形变监测能力为滑坡、地震等灾害的识别、评估与预警提供了前所未有的技术手段。

·滑坡监测： 滑坡发生前通常存在长期的缓慢蠕变阶段。陆探一号，特别是其双星短重访优势，能够对潜在滑坡体（如山体、边坡）进行高时间频率的形变监测，捕捉其加速变形的征兆。通过时间序列分析，可以精确勾画出滑坡体的边界、划分不同活动程度的区块，并反演其滑动面深度，为灾害预警和工程治理提供关键参数。对于植被茂密的山区，L 波段的强穿透能力确保了监测的连续性。

·地震同震形变与震后形变分析： 地震发生时，陆探一号可以快速响应，获取震区同震干涉图，直观显示地表破裂带的分布和视线向位移场，用于反演发震断层的几何参数和滑动分布。更重要的是，其能持续监测震后数月到数年的余滑、震后松弛和孔隙弹性回弹等缓慢形变过程，深化对地震孕育和发生机制的理解，并为灾后重建选址、评估断层活动性提供依据。

滑坡形变监测

4.3 重大工程（高铁、水库）稳定性监测

高速铁路、大型水库大坝、跨海大桥等国家重大工程，其长期稳定性和安全运行至关重要。陆探一号能够实现对这些线性工程和点状工程的全线、全天候稳定性监测。

·高铁沿线沉降监测： 高铁轨道对沉降差异极为敏感，微小不均匀沉降会影响行车安全和平稳性。利用沿高铁廊道布设的陆探一号数据，可以生成沿线数百公里范围内的高精度沉降剖面图，及时发现因地质条件、工程活动或地下水变化引起的路基沉降段，指导养护维修，防患于未然。

·水库大坝形变监测： 水库大坝在蓄水期和运行期承受巨大水压力，坝体及其基础可能发生微小变形。陆探一号的高分辨率模式（如聚束模式）能够对坝体表面进行精细观测，监测其是否存在不均匀沉降、水平位移或周期性变形，评估大坝的结构健康状况和安全裕度，为水库的安全调度与除险加固提供数据支持。

综上所述，陆探一号地面形变监测技术已深度融入城市安全、灾害防治和重大工程运维的多个环节，正从 “事后调查” 向 “事前预警、事中监测、事后评估” 的全链条风险管理模式转变，展现出巨大的社会经济效益和应用前景。

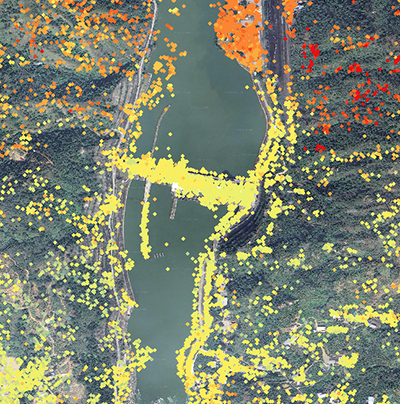

大坝形变监测（未发生形变）

5. 技术优势

陆探一号卫星系统的投入使用，标志着我国在地面形变监测领域迈入了新的阶段，其带来的技术优势是革命性的。然而，在将先进数据转化为高可靠性业务产品的过程中。

5.1 高分辨率、广覆盖优势

陆探一号最显著的技术优势在于其高空间分辨率与大范围覆盖能力的完美结合，这解决了传统监测手段中 “看得清” 与 “看得广” 难以兼顾的矛盾。

·高分辨率的精细洞察力： 其亚米级聚束模式数据，能够以前所未有的细节揭示地表形变。在城市中，可以区分相邻建筑物的不同沉降行为，精准监测桥梁墩柱、大坝坝体、机场跑道的局部变形。在地质灾害区，能够识别出大型滑坡体内更小规模的次级滑体或蠕动块体，为精细化风险评估和工程治理提供依据。这种 “显微镜” 式的观测能力，使得对关键基础设施和复杂灾害体的监测从宏观走向微观。

·广覆盖的高效普查能力： 通过宽幅扫描模式，陆探一号单次过境即可覆盖数十万平方公里的区域。这使得定期开展省级乃至区域级的地面沉降普查、活动断裂带普查、潜在滑坡隐患点筛查成为可能，极大地提升了监测效率。这种 “广角镜” 式的普查，能够快速锁定形变异常区，为后续的重点区域高分辨率详查指明方向。二者结合，形成了 “普查锁定目标，详查剖析机理” 的高效协同观测体系，实现了从面到点、从宏观到微观的全尺度监测覆盖。

5.2 与其他数据源的融合应用

要充分发挥陆探一号的潜力，应对上述挑战，并拓展应用深度，多源数据融合是必然趋势和关键发展方向。单一数据源存在局限，融合则能取长补短，产生 “1+1>2” 的效应。

·与光学遥感融合： 高分辨率光学影像（如国产高分系列）能提供直观的地表覆盖、地质构造和灾害体形态信息。将 InSAR 形变结果与光学影像叠加，可以更准确地解释形变原因，例如，判断沉降中心是否与地下水开采井分布、工程活动范围或特定地质单元吻合。

·与地面测量数据融合： 将陆探一号 InSAR 面状形变场与高精度但稀疏的 GNSS（如北斗）点状连续观测数据融合，可以相互校准。GNSS 能提供绝对基准和三维位移，用于校正 InSAR 的大气误差和轨道误差，并帮助将 InSAR 相对形变转换为绝对形变；而 InSAR 则能极大地加密 GNSS 的观测网络，提供空间连续的形变细节。

·与地质、水文模型融合： 将监测到的形变时空模式（如沉降漏斗的演化、滑坡体的蠕动速率）输入到地下水渗流模型、地质力学模型或滑坡预警模型中，可以反演地下参数（如含水层压缩系数、滑面摩擦系数），实现从 “现象监测” 到 “机理反演” 的跨越，提升预测预报能力。

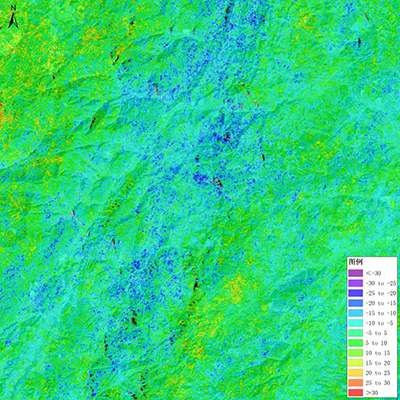

Insar监测

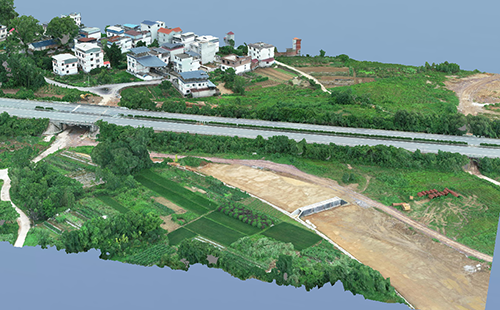

光学影像调查

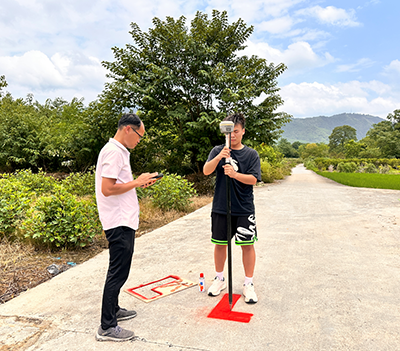

地面踏查

6.未来发展与展望

陆探一号的成功部署与应用，标志着我国在星载合成孔径雷达干涉测量领域已跻身世界先进行列。然而，技术的进步永无止境，面对日益增长的国家战略需求和复杂多变的地表环境，陆探一号地面形变监测技术在未来仍有广阔的提升空间和发展方向。其演进将不仅局限于卫星平台本身，更将体现在数据处理、系统集成和应用模式的深刻变革上。

6.1 监测精度与效率提升

未来，监测精度与处理效率的持续提升是核心发展方向。在精度方面，重点在于攻克残余系统误差和开发更智能的算法。一方面，通过发展更精密的大气校正模型，例如深度融合高时空分辨率的气象再分析数据、GNSS 水汽层析数据，甚至利用卫星自身多频, / 多角度观测来内禀估计大气影响，有望将形变监测的绝对精度稳定在毫米级甚至亚毫米级。另一方面，人工智能与机器学习的深度介入将革命性地提升效率与精度。深度学习算法可用于干涉相位图的智能滤波与去噪，实现比传统方法更优的噪声抑制与细节保持；同时，处理流程的全面云化与自动化，将使得海量陆探一号数据能够在数小时而非数周内完成从原始数据到形变产品的全链条处理，实现 “准实时” 的形变信息供给，满足应急响应的需求。

6.2 实时监测系统构建

从周期性监测向实时\准实时监测系统演进，是应对突发性灾害的关键。未来的系统构建将呈现 “空天地一体化” 和 “云边协同” 的特征。在 “空” 基，陆探一号后续星或星座可与更多国产 SAR 卫星（如 S 波段、C 波段）以及光学卫星协同组网，形成多频段、多模式、高重访的 “卫星簇”，实现对全球任意重点区域的小时级甚至分钟级重访能力。在 “天” 基信息快速下传的同时，“地” 面将布设密集的北斗 / GNSS 基准站和低成本物联网形变传感器，提供绝对基准和局部高频验证。“云” 端则构建国家级或区域级的一体化处理与服务平台，利用高性能计算和人工智能，自动处理、分析并融合多源数据。而 “边” 缘计算节点可部署在省级或灾害现场，负责特定区域的快速解算和初步预警。这种体系能够自动触发对形变异常区域（如滑坡加速、地面沉降突变）的加密观测，并通过移动终端直接将预警信息推送至管理部门和受影响群众，形成 “感知 - 认知 - 预警 - 响应” 的闭环。

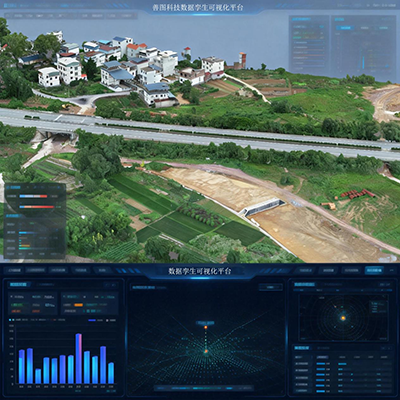

空天地一体化数据平台

综上所述，陆探一号地面形变监测技术的未来发展，将是一个向着更高精度、更快响应、更深融合、更智能化方向持续演进的过程。它必将从一个强大的观测工具，成长为国家自然灾害防治体系和国土安全监测体系中不可或缺的 “天空之眼” 和 “智慧大脑”，为保障人民生命财产安全和国家安全提供前所未有的空间信息支撑。
