善图科技：时序 InSAR 技术洞察地表形变，守护城市地质安全

地面沉降作为隐蔽性强、危害深远的地质灾害，正成为城市建设、矿产开发、工程运营中的潜在风险。广西善图科技有限公司深耕遥感测绘与地质灾害监测领域，以SBAS-InSAR 时序干涉雷达技术为核心，融合卫星遥感、大数据分析、精准解译技术，打造全维度、高精度、自动化的地面沉降监测解决方案，实现地表形变的实时感知、精准分析、成因溯源，为城市发展、资源开发、工程建设筑牢地质安全防线。

核心技术：SBAS-InSAR 时序干涉雷达，精准捕捉地表微变形

善图科技依托国际领先的SBAS-InSAR（小基线集合成孔径雷达干涉测量）技术（图1），突破传统地面监测的时空限制，无需地面布点即可实现大范围、高精度的地表沉降监测，最小可捕捉毫米级的形变变化，为地质灾害预警、工程质量管控提供科学数据支撑。

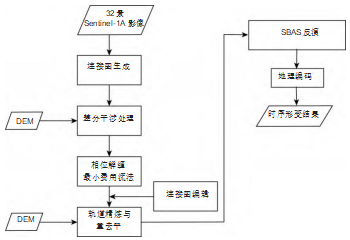

图1 SBAS-InSAR 技术流程图

1. 多源卫星数据融合，全域覆盖无死角

采用欧空局 Sentinel-1A 卫星C波段高分辨率遥感数据，结合30m分辨率 SRTM 外部 DEM 数据、精密轨道校正数据，实现监测区域的全域覆盖。针对不同监测场景，可灵活适配升轨/降轨数据、不同极化方式与成像模式，即使在复杂地形、恶劣气候条件下，仍能保持稳定的监测能力，打破传统人工监测的地域与环境限制。

2. 六步标准化数据处理，高精度解译形变规律

依托 ENVI SARscape 专业遥感处理平台，建立标准化、自动化的六步数据处理流程，从原始数据到形变结果，全程精准把控误差，确保监测数据的可靠性与准确性：

(1) 数据预处理：导入精密轨道文件，裁剪监测区域，夯实数据基础；

(2) 连接图生成：设置时空基线阈值，生成最优干涉对，提升数据有效性；

(3) 干涉处理：通过相干性生成、Goldstein滤波、最小费用流法相位解缠，剔除无效数据；

(4) 轨道精炼：选取GCP控制点，去除残余相位误差，优化数据精度；

(5) SBAS 反演：两次反演结合大气滤波，精准估算形变速率与累计形变量；

(6) 地理编码：将监测结果与地理空间信息融合，实现可视化制图与解译。

3. 多技术交叉验证，监测结果真实可靠

采用SBAS-InSAR 与 PS-InSAR 技术双验证模式，选取数百个同名监测点进行相关性分析，确保监测结果相关系数达 0.93 以上，从技术层面保障形变数据的真实性与可靠性，为后续成因分析、风险评估提供精准数据支撑。

技术优势：四大核心能力，重构地面沉降监测模式

高精度毫米级监测

可捕捉毫米级地表形变速率，精准识别沉降区域的形变规律，提前发现潜在地质风险，实现从 “事后处置” 到 “事前预警” 的转变。

大范围全域化覆盖

单景卫星数据可实现数百至数千平方公里的监测，无需地面布点，大幅降低监测成本，尤其适用于矿区、城市全域、大型工程沿线等广域监测场景。

长时间序列分析

支持多期卫星数据的时序分析，可获取年 / 月 / 日尺度的形变速率与累计形变数据，清晰呈现沉降的发展趋势，为成因溯源与风险预测提供时间维度支撑。

多维度成因解译

融合卫星光学影像、地理信息、工程建设 / 资源开采资料，实现沉降区域的空间分布定位 + 形变规律分析 + 成因精准溯源，为后续治理方案制定提供科学依据。

典型应用：全场景落地，精准解决行业痛点

善图科技 SBAS-InSAR 地面沉降监测解决方案，已在城市建设、矿产开发、大型工程等多个场景实现成功落地，以某市全域沉降监测为例，精准识别出多处高风险沉降区域，实现成因精准分析（图 2、图 3）。

图 2研究区地理位置示意图

图 3研究区地表形变速率图

1. 矿产开发沉降监测

针对煤矿、砂石矿等资源开采区域，精准监测采空区地面沉降速率与累计形变量，如乌鲁木齐米东区、水磨沟区煤矿带，监测到最大年沉降速率达 125mm，及时识别采空区塌陷风险，为矿区安全生产与生态修复提供数据支撑。

2. 城市工程建设监测

针对机场、地铁、高架等大型工程建设区域，监测工程施工引发的地面沉降，如乌鲁木齐国际机场扩建区域，监测到年沉降速率达 104mm，精准定位沉降与 T4 航站楼施工、跑道扩建的关联，为工程施工优化与质量管控提供依据。

3. 城市全域地质安全监测

实现城市全域地表沉降的网格化监测，精准划分沉降风险等级，识别城区与周边区域的沉降差异，为城市规划、地下管网建设、地质灾害防治提供全域化、精细化的地质信息支撑。

4. 生态修复与治理监测

针对沉降治理区域，开展长时间序列的形变监测，评估治理工程的实施效果，为生态修复方案的优化与调整提供动态数据支撑，实现治理效果的量化评估。

善图科技：以遥感技术赋能地质安全，与城市共生长

广西善图科技有限公司，以 “用科技洞察地表，用数据守护安全” 为使命，深耕遥感测绘、地质灾害监测、地理信息服务领域，依托 SBAS-InSAR、无人机遥感、GIS 空间分析等核心技术，为政府部门、企事业单位提供地面沉降监测、地质灾害预警、工程形变监测、生态环境评估等一体化解决方案。

我们拥有专业的遥感解译、地质分析、数据建模团队，可根据客户需求定制个性化监测方案，实现从数据采集、处理分析、可视化展示到成因溯源、风险评估的全流程服务，让地表形变 “看得见、摸得着、管得住”。

合作咨询 | 技术交流 | 项目对接欢迎各级政府、矿山企业、地勘单位携手合作，共筑矿区安全生产防线！

广西善图科技有限公司洞察形变于微末，守护安全于未然

标签：SBAS-InSAR 矿区沉降监测 地质灾害遥感预警、大型工程形变监测
