煤矿开采地表沉降监测是矿山安全生产的核心环节，地面塌陷、地裂缝等地质灾害不仅威胁矿区生产安全，更易造成周边生态与建筑损坏。广西善图科技有限公司深耕空间地理信息与遥感监测技术，融合无人机 LiDAR与SBAS-InSAR两大核心技术，打造煤矿沉降全维度、高精度、智能化监测解决方案，以技术创新为矿山安全生产筑牢 “防护墙”，为招贤煤矿等众多矿区提供了专业、高效的沉降监测技术服务，实现了煤矿沉降规律的精准捕捉与灾害风险的提前预警。
SBAS-InSAR 技术作为星载遥感监测的核心手段，是善图科技实现矿区大范围沉降监测的重要支撑。该技术通过小基线集干涉测量方法，对 Sentinel-1A 雷达影像数据进行多主影像组合与奇异值分解处理，有效抑制时空失相干和大气延迟误差，可快速获取大面积矿区的时序沉降数据。（图1、图2）

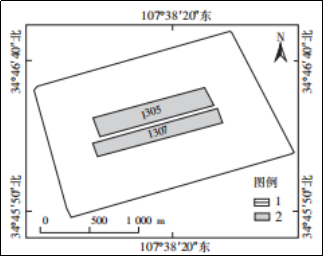

图 1 研究区范围

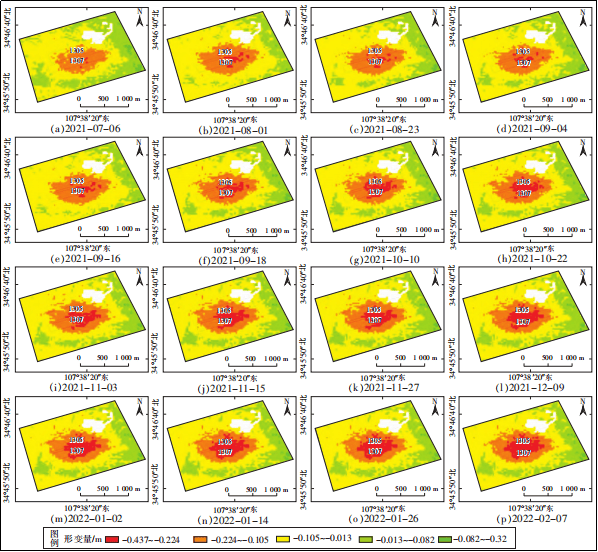

图2 InSAR变形时间序列
针对煤矿沉降精细化监测需求，善图科技采用无人机 LiDAR 技术实现地表沉降的毫米级精准测量。该技术通过无人机挂载超轻便携 LiDAR 系统，结合 GPS 惯导与 IMU 数据，搭配外业控制点布设，可快速获取矿区高精度激光点云数据，经 DEM 差分处理后，能清晰反映地表沉陷的幅度、分布及演化特征。在招贤煤矿项目中，我们按照 50 天左右的时间间隔，完成 6 期 LiDAR 数据采集，制作多期数字高程模型并进行差分分析，直观呈现出沉降范围从工作面中部向两侧逐步扩大的过程（图3），监测精度优于 0.1m，可精准捕捉单点最大沉降量，弥补了星载遥感数据分辨率的不足。无人机 LiDAR 技术兼具机动灵活、效率高、自主性强的特点，可根据矿区需求灵活调整监测周期与范围，特别适用于工作面沉降中心、重点建（构）筑物周边等关键区域的精细化监测。

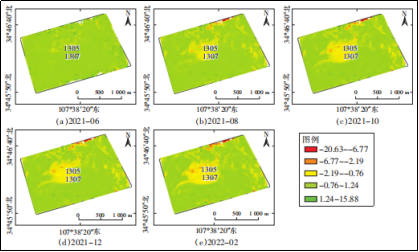

图3 LiDAR变形情况
为实现监测数据的精准验证与规律分析，善图科技在监测区域布设了 XB1-XB6 等典型沉降监测点位（图 4），分别提取无人机 LiDAR 与 SBAS-InSAR 技术的同期监测数据，形成沉降对比曲线（图 5）。数据显示，两种技术监测的沉降曲线规律具有高度相似性，均精准反映出煤矿开采过程中沉降量随时间逐步增大的趋势，沉降中心点 XB2、XB4 均呈现最大变形量，符合 “沉降漏斗” 的煤矿开采沉降规律。在招贤煤矿监测期内，SBAS-InSAR 技术监测最大累积沉降量 1.0642m，无人机 LiDAR 技术监测最大累积沉降量 2.2222m，因 InSAR 数据为 15m 分辨率范围内的平均值，LiDAR 数据为单点最大值，后者在精细化监测中更具优势，而前者在大范围趋势分析中效率更高。

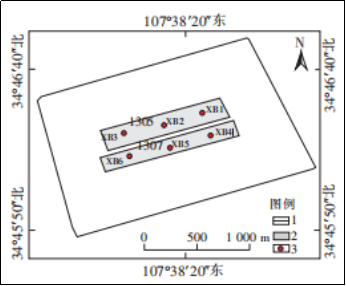

图4工作变形点

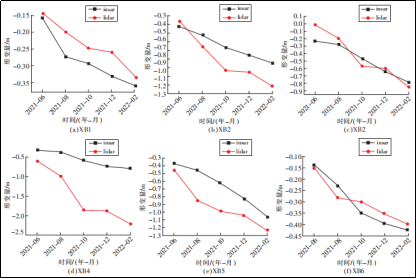

图5沉降对比曲线
善图科技的无人机 LiDAR+SBAS-InSAR 双技术融合监测方案，打破了单一技术的监测局限，实现了煤矿沉降监测的 “全域覆盖 + 精准聚焦”。SBAS-InSAR 技术为矿区提供长期、连续的宏观沉降趋势监测，助力矿山管理者掌握全域沉降动态；无人机 LiDAR 技术实现关键区域的精细化、高频次测量，为沉降灾害风险评估、防治措施制定提供精准数据支撑。两种技术的监测结果相互验证、互补，大幅提升了监测数据的可靠性与全面性，监测结果均符合煤矿开采沉降规律，可为煤矿采空区变形监测、地质灾害预警、安全生产规划提供科学依据。
在煤矿安全生产智能化发展的大趋势下，广西善图科技有限公司始终以技术创新为核心，深耕遥感监测、地理信息处理等领域，凭借无人机 LiDAR 与 SBAS-InSAR 双技术融合的核心优势，为煤矿行业提供定制化、全流程的沉降监测解决方案。从数据采集、处理分析到成果输出、风险预警，我们构建了一体化的技术服务体系，可根据矿区实际需求灵活调整监测方案，实现沉降数据的实时化、可视化、智能化呈现。
截至目前，善图科技的煤矿沉降监测技术已成功应用于多个矿区项目，凭借高精度的监测数据、专业的技术分析、高效的服务响应，赢得了行业客户的高度认可。未来，我们将继续深耕矿山遥感监测技术，推动无人机 LiDAR、InSAR 技术与大数据、人工智能的深度融合，不断提升监测精度与服务效率，为煤矿安全生产保驾护航，助力矿山行业实现绿色、安全、智能化发展。
合作咨询 | 技术交流 | 项目对接
欢迎各级政府、矿山企业、地勘单位携手合作，共筑矿区安全生产防线！
广西善图科技有限公司洞察形变于微末，守护安全于未然
标签：无人机LiDAR InSAR技术 煤矿沉降监测 地质灾害预警 地表形变监测 遥感技术
本文中部分监测成果示意图引用自论文《无人机LiDAR技术和InSAR技术在煤矿沉降研究上的对比应用》（作者：李成龙等）。
图片仅作技术及成果展示使用，若相关权利人对图片使用有异议，请及时与广西善图科技有限公司联系，我们将第一时间处理删除。
