多分辨率三维重建技术 善图科技解锁岩溶洞穴数字新生态

岩溶洞穴作为自然地质演化的珍贵遗产，兼具科研价值、旅游开发潜力与生态保护意义。然而，洞穴内部环境复杂、空间狭窄、钟乳石形态各异，传统三维重建方法存在数据冗余大、建模效率低、精细部位与粗略部位无法区分等问题，严重制约了洞穴资源的数字化利用。广西善图科技有限公司深耕三维激光扫描与数字建模技术，创新研发岩溶洞穴多分辨率三维重建解决方案，以 “精准采集 - 智能处理 - 精细建模 - 无缝融合” 的全流程技术体系，成功破解岩溶洞穴数字化难题，为云南九乡三角洞等典型洞穴提供了高质量数字化服务，让地下瑰宝实现永久保存与多元利用。

善图科技的多分辨率三维重建技术，核心在于打破传统 “一刀切” 的建模模式，根据洞穴不同区域的重要性与细节需求，实现差异化精度建模，在保证关键部位精细度的同时，大幅提升建模效率、降低数据存储压力。该方案整合三维激光扫描、点云智能处理、多分辨率建模、模型无缝融合等核心技术，完美适配岩溶洞穴 “钟乳石密集、空间结构复杂、环境条件特殊” 的特点，为洞穴保护、旅游开发、地质研究等提供全方位数字支撑。

在数据采集环节，善图科技采用防护等级达 IP65 的 I-site 8200 地面激光三维扫描仪，无惧洞穴内阴冷潮湿、光线昏暗的复杂环境，实现毫米级精度数据采集。扫描仪有效扫描范围达 500 米，扫描孔径 125 度，可通过多站扫描弥补视野盲区，确保洞穴全域无死角覆盖。针对云南九乡三角洞这样全长约 2.5km、空间宽度从 2 米到 120 米不等的复杂洞穴，我们通过 200 余站扫描，采集约 4.5 亿点云数据，完整记录洞穴内壁、洞顶、地面及钟乳石的三维坐标、纹理与反射率信息，为后续建模奠定坚实数据基础（图 1、图2）。

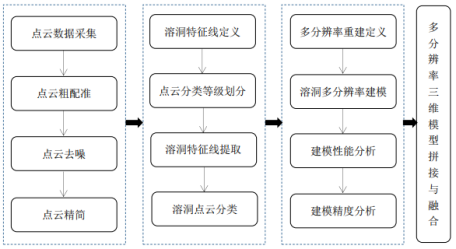

图1技术路线

图2 三维激光扫描系统基本原理

数据预处理是建模精准度的关键。善图科技创新性采用 “粗配准 + 精配准” 的两步法，先通过特征点将相邻测站数据初步整合，再利用 ICP 算法反复迭代实现点云精确配准，确保多站数据无缝衔接。针对扫描过程中因灰尘、环境干扰产生的噪声点，通过 k-d 树搜索领域点自动去噪，结合人机交互剔除顽固噪声，保障数据纯净度。同时，采用等密度法与包围盒网格精简法，在保留关键特征点的前提下，高效精简冗余数据，大幅降低建模计算压力。（图3、图4）。

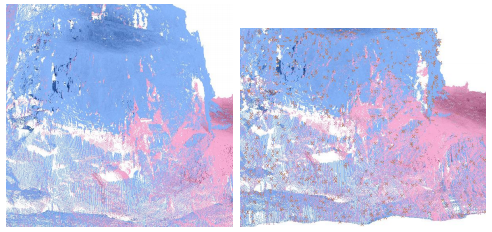

图 3精配准后前后对比图（左精配准前、右精配准后）

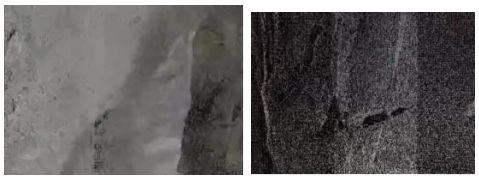

图4包围盒网格精简法点云精简前后对比图（左点云精简前、点云精简后）

核心的多分辨率建模环节，善图科技通过智能分类实现精准建模。首先基于改进邻近点几何特征提取特征值，增设法向量角作为检测依据，结合 SPSO 优化算法与模糊 C - 均值（FCM）聚类算法，将洞穴点云分为四大类：洞顶部悬挂及地面凸起的钟乳石和奇异岩溶（A 类）、洞穴顶部（B 类）、立面无特殊部分（C 类）、洞穴地面（D 类）（图 5）。针对不同类别采用差异化分辨率建模：A 类关键区域采用 0.25m 网格采样间隔，精准还原钟乳石的细微纹理与形态；B、C 类采用 0.5m 采样间隔，保证整体结构完整；D 类地面采用 1m 采样间隔，兼顾效率与实用性（表 1）。

图 5岩溶洞穴特征分类示意图

表 1 岩溶洞穴分辨率分类详细说明表

为实现不同分辨率模型的一体化应用，善图科技研发智能拼接融合技术。通过三角网空间几何关系遍历相邻网格边界，采用约束 Delaunay 三角网法实现边界连接，结合 B 样条插值让过渡自然，最后通过 Laplacian 平滑算法消除拼接峰值，确保模型表面光滑连贯。该技术无需人工干预，自动化完成多分辨率模型拼接，较传统软件手动拼接效率提升 40%，且拼接质量更稳定，完美解决了分段建模后的整合难题。（图 6）

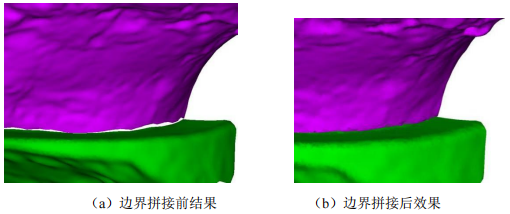

图6 三角网边界拼接融合效果对比图

善图科技的岩溶洞穴多分辨率三维重建技术，已在旅游开发、文物保护、地质研究等领域发挥重要作用。在旅游开发中，基于数字模型可构建 VR 虚拟漫游系统，让游客足不出户领略洞穴奇观，同时为景区规划提供精准空间数据，避免开发对生态环境的破坏；在文物保护方面，数字模型可永久保存钟乳石形态，为后期修复提供精确依据；在地质研究中，高精度模型能助力科研人员分析洞穴演化规律与岩溶发育特征。
