激光雷达提取数字高程模型

一、LiDAR （激光雷达）提取数据高程模型的优势

传统航测摄影测量很难剔除植被干扰，得到的高程偏高。航空LiDAR通过多次回波信号，穿过林下植被，采集林下地面点位，可以精准还原山谷、坡地、岩溶洼地、林下地形，解决山林植被遮挡、地形复杂、人工难进场、传统航测精度不足等行业痛点。

图1 航空LiDAR

二、外业实地作业

专业技术人员实地测量和操控设备，规范规划飞行航线、校准设备参数、把控飞行姿态，全程留存现场作业影像、飞行日志、设备校准记录，作业过程透明可查，保障原始数据真实有效。

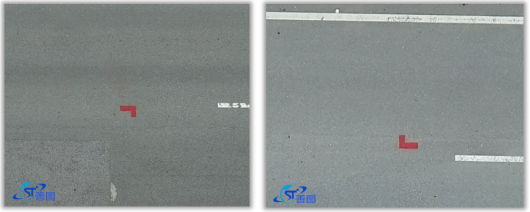

图2 野外布置像控点

图3 航线规划与航飞

三、内业精细化预处理

我们采用激光雷达点云测绘技术，专业提供全域高精度数字高程模型提取服务。依托专业处理平台，对原始数据进行标准化处理。为客户提供：

1.正射影像图：高清无畸变、无缝拼接、影像色彩真实，地物清晰可辨，可直接用于现状核查、底图出图、项目汇报、资料存档。

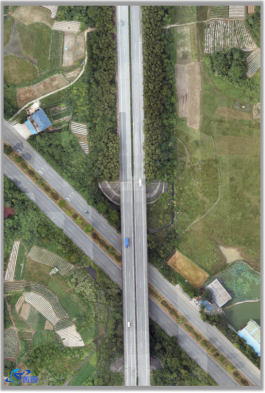

图4 正射影像成果图

2.DSM数字表面模型：完整还原地表全貌，精准包含植被、建筑、构筑物等地表附着物高度信息，适配地表风貌分析、附着物统计、场景建模需求。

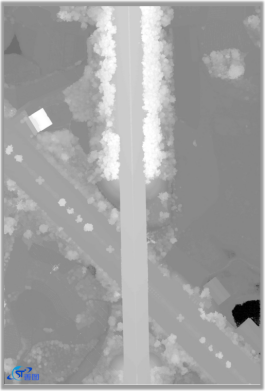

图5 DSM成果图

3.DEM数字高程模型：剥离植被、建筑干扰，还原真实裸地地形，精准呈现坡度、坡向、高低起伏数据，是土方算量、地形分析、水利设计、道路规划的核心基础数据。

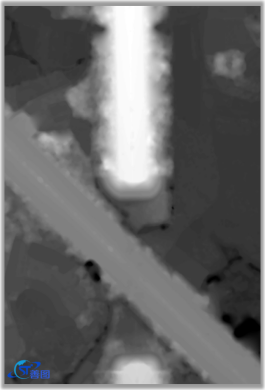

图6 DEM成果图

4.三维模型模型：地形、地表地物以立体可视化形式还原。

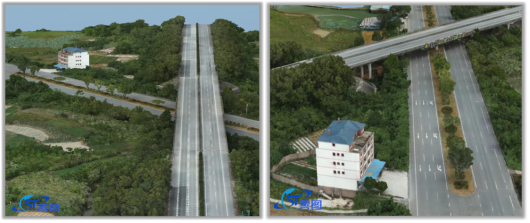

图7 三维模型图

四、野外精度验证

为确保本次激光雷达点云生成DEM成果的真实性、准确性与工程适用性，严格依据地形测绘相关规范及项目技术要求，开展全覆盖、代表性野外精度验证工作，通过实测数据与DEM成果数据比对，完成高程精度校核。

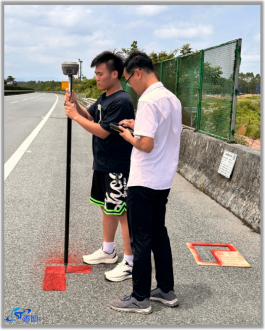

图8 野外布控核查点

内业提取DEM成果对应坐标位置的高程数值，将RTK野外实测高程作为真值、DEM对应高程为测算值，逐点进行高程差值比对，计算各点位绝对误差、平均误差及中误差，系统评估DEM成果整体精度与局部精度情况。

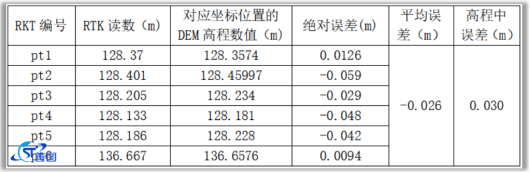

表1 精度验证统计表（列举）

航测数据是项目的第一手根基，我们始终以严谨的测绘作业标准，依托激光雷达硬件实力与成熟的预处理技术，为每一位客户提供真实、精准、可用、可验收的空间地理数据成果。
