无人机天坑航测案例

无人机的应用越来越广泛，其中在天坑调查的工作中，无人机的航测功能解决了以往对天坑几何测量困难的情况。为天坑的调查提供更加优异的技术和方法。广西善图科技有限公司拥有天坑地质构造、几何特征等测量的技术和方法。

1.号天坑发育形状

经无人机航拍发现，天坑坑口呈不规则的四边形，坑内有斜坡由西北向东南方延伸至天坑坑底。在东南部为陡崖（图1）。整个天坑像个漏斗（图2）。

2.天坑长轴长度测量

天坑的长度测量方法是运用相关的点云软件，在天坑的底部建立一个水平面，这个水平面与低端相切。然后，将长轴的两端的最远点投影到建立的水平面上，两个投影点的水平距离即为天坑的长度距离（图3）。经测量天坑的长度为129m。

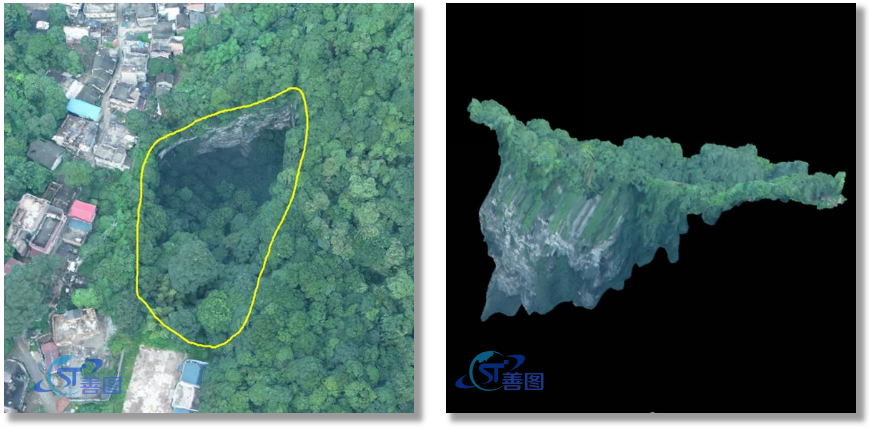

图1 天坑坑面形状                        图2天坑三维模型

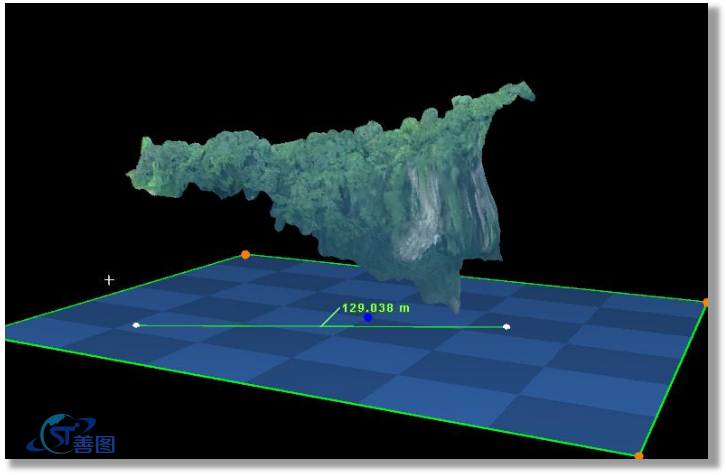

图3天坑的长度测量

3.天坑宽度测量

天坑的宽度测量方法同长度测量（图4）。经测量天坑的宽度约为70m。

4.天坑深度测量

天坑的深度测量方法是运用相关的点云软件，在天坑的底部建立一个水平面，这个水平面与低端相切。然后，选择天坑的最高点，建立点与水平面的垂直距离，这个点面距离作为天坑的深度距离（图5）。经测量天坑的深度约为78m。

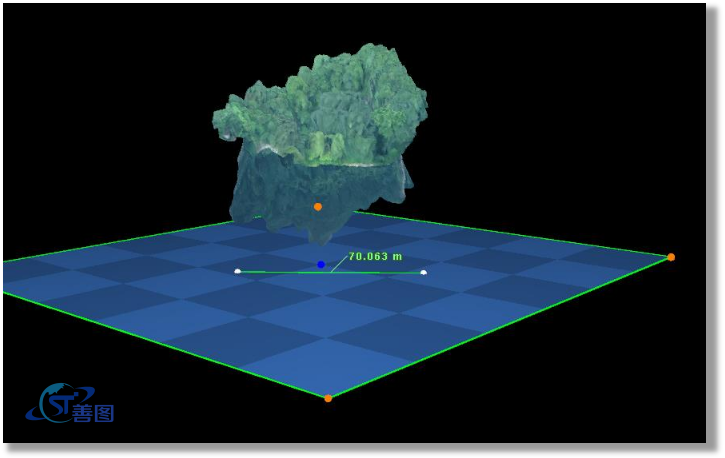

图4天坑的宽度测量

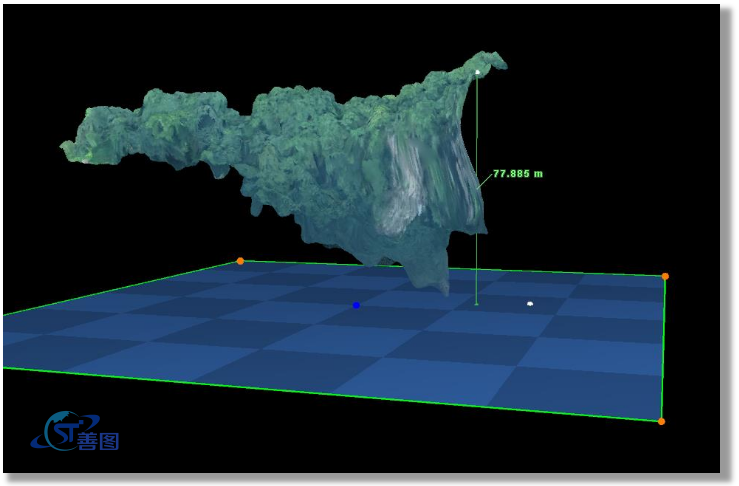

图5天坑的深度测量

5.天坑面积测量

天坑的面积测量方法是运用相关的点云软件，将坑口用一个水平面进行切割，切割坑口形成的环状面的面积作为天坑的面积（图6）。经测量天坑的坑口面积为6675m²。

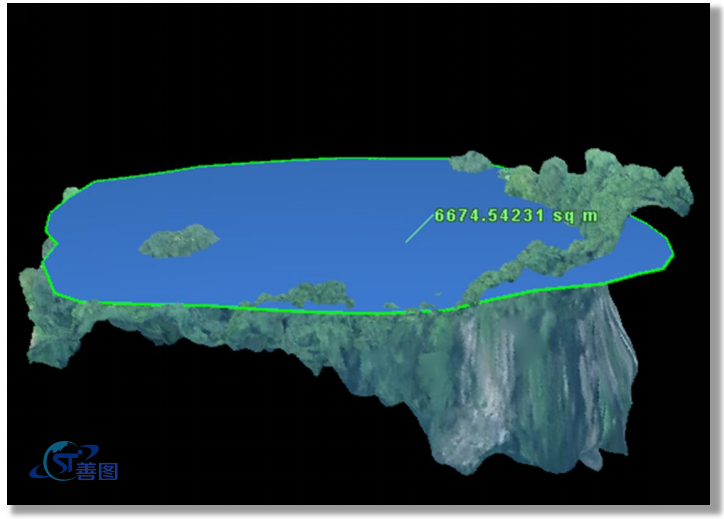

图6天坑的面积测量

6.天坑体积测量

天坑的体积测量方法是运用相关的点云软件，将坑口用一个平面封闭（不一定是水平面），这个面与天坑形成的空腔容积作为天坑的体积（图7）。经测量天坑的体积为13.22万m³。

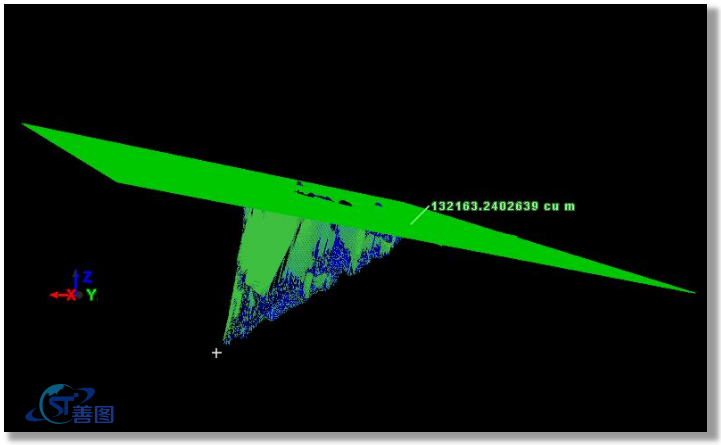

图7天坑的体积测量

7.天坑测量分析

经上述方法，对天坑的测量结果进行汇总，如表1。

表1天坑的测量结果汇总
