三沙市历史遥感影像图制作项目总结

1. 项目概述

1.1 目的

三沙市遥感影像图制图项目生产，其主要工作内容为以自有1:5万比例尺数字地形图和数字高程模型为基础，利用KeyHole系列卫星于1971年3月26日拍摄的历史遥感影像为数据源，使用遥感图像处理软件进行配准、拼接、纠正、调色等处理，制作覆盖任务区的1.8米分辨率的历史遥感影像图。

1.2 范围和任务量

作业区为三沙市北部岛礁，工作区包含1景KeyHole遥感卫星数据。作业区具体情况如下:

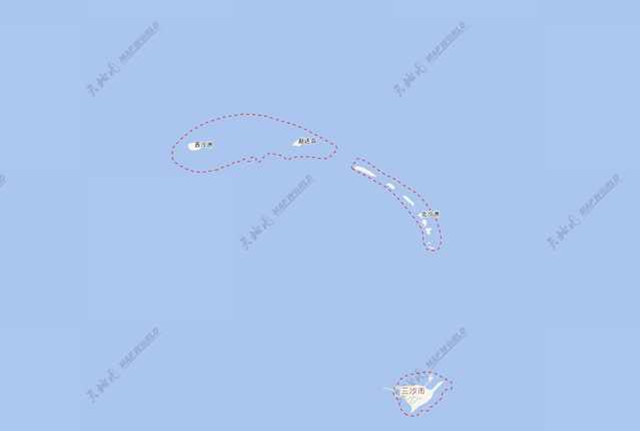

图1-1 作业区

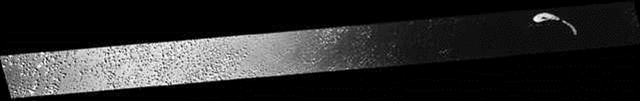

图1-2 卫星数据分布图

本项目的起止时间为：2017年7月20日至2017年7月21日。为保证本项目的顺利实施，公司安排专人负责，实施生产全过程质量控制，探求新方法、新技术、新工艺来提高生产效率。共投入作业人员1名，DELL T5500工作站1台，Erdas 2014软件1套，PCI Geomatics 2012软件1套， PhotoShop CS6软件1套， ArcMap 10软件1套， Microsoft Office 2007软件1套。

2. 技术路线

依据合同及相关生产技术规定，采用我方所有的1:50000数字地形图为控制、纠正基础，对作业区的卫星影像进行配准、拼接等预处理，并对预处理后的影像进行纠正、调色等，完成历史遥感影像图的制作。其流程为：

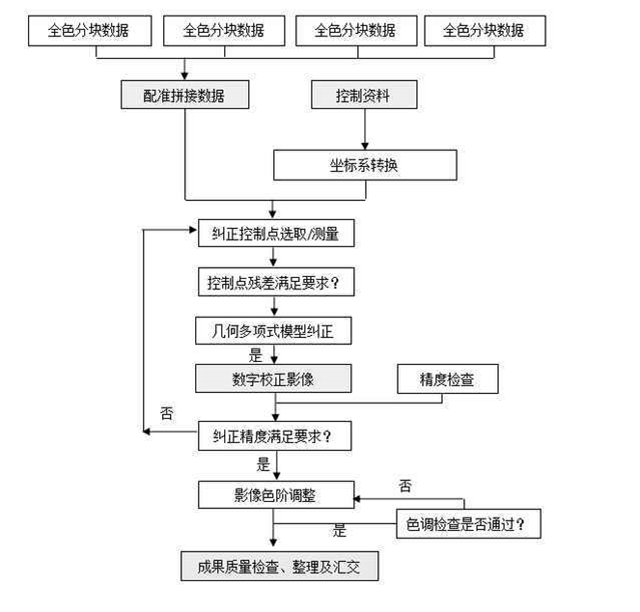

图2-1 总体技术流程图

3. 影像处理

3.1 基础资料检查及处理

主要对影像数据、控制资料等基础资料做相应的检查和处理，为数字影像图制作提供完整的基础资料。

3.2 影像预处理

3.2.1影像配准

采用ARCGIS软件进行单景影像不同分块之间的配准，配准误差不超过1个像素。

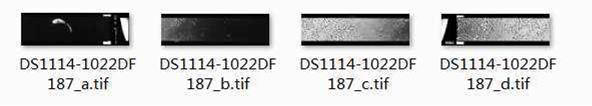

图3-1 配准数据构成图

3.2.2影像拼接匀色

1）拼接后影像能清晰表现地物特征，无重睑、勾边等现象。

2）能清晰表现地物纹理信息，能突出主要地物。

3）影像光谱特征真实、准确、无光谱异常。

4）各种地类特征明显，边界清晰，通过目视解译可以区分。

5）影像色调均匀、反差适中。

图3-2 拼接匀色效果图

3.3 几何纠正

以已有的1:50000比例尺数字地形图为基础，采用几何多项式模型，对KeyHole历史遥感影像进行几何纠正。几何纠正成果采样间隔为1.8米，方法采用双线性内插法。

3.3.1纠正模型

纠正模型采用几何多项式模型。

3.3.2纠正方法

采用ERDAS 2014软件进行单景几何纠正。

1）打开ERDAS软件，点击工具条上的Viewer按钮，通过Open打开影像文件。

2）通过Data Prep>Image Geometric Correction或Viewer窗口中的Raster>Geometric Correction打开模型设置对话框。

3）在Set Geometric Model对话框中选择Polynomial，点击OK，模型属性打开。设置投影类型为Geographic(Lat/Lon)投影，WGS84椭球。

4）打开GCP Tool Reference Setup，选择参考资料，即1:50000数字地形图。在数字地形图上选取适量的点位作为控制点，保证控制点位均匀分布，满足要求后，解算模型误差。

5）选择输出路径与采样方法进行采样输出。

3.4 影像色调调整

纠正后的影像亮度偏低、灰阶较窄，可采用线性拉伸、亮度对比度、色彩平衡、色度、饱和度和明暗度调整等方法进行色调调整。色调调整时应保留多光谱影像的光谱信息和全色影像的纹理细节，以便进行变化信息分析。对整个工作区内各景融合影像需进行色调归一调整，以保证整个工作区的影像数据色调协调统一。

图3-4 最终效果图

5．成果整理

成果整理是按照成果提交要求，对关成果进一步进行汇总、整理，形成完整的提交成果。本项目提供的成果包括：

1. 工作区原始数据一套（.tif文件）；

2. 工作区拼接成果一套（.img文件）；

3. 工作区项目总结（.doc文档）。
